Imagine pegar uma folha de papel comum e escrever nela toda a trilogia de O Senhor dos Anéis. Até aí, nada impossível, desde que você tenha milhares de páginas. Agora imagine comprimir aproximadamente 481 mil palavras da obra de J. R. R. Tolkien em uma região tão estreita quanto a espessura da própria folha. Parece absurdo, mas uma tecnologia utilizada na fabricação dos chips mais avançados permite explorar essa possibilidade — pelo menos teoricamente.
A tecnologia que poderia colocar milhares de páginas em um espaço invisível
Uma folha de papel comum possui aproximadamente 0,1 milímetro de espessura.
É uma dimensão pequena para nossos olhos, mas gigantesca quando comparada às estruturas produzidas pela indústria de semicondutores.
A empresa holandesa ASML desenvolveu máquinas capazes de utilizar luz ultravioleta extrema, conhecida pela sigla EUV, para fabricar circuitos eletrônicos em escalas nanométricas.
Esses equipamentos trabalham com radiação de comprimento de onda de apenas 13,5 nanômetros.
Para compreender essa dimensão, basta lembrar que um nanômetro equivale à bilionésima parte de um metro.
O divulgador científico Sander, do projeto Always Be Curious, utilizou essa capacidade tecnológica para propor uma comparação curiosa em outubro de 2026.
Segundo o exercício teórico, seria possível imaginar letras com aproximadamente 100 nanômetros de altura e traços extremamente finos, próximos de 13 nanômetros.
Com determinadas hipóteses sobre espaçamento e organização do texto, a trilogia de Tolkien poderia ser comprimida em uma área extraordinariamente estreita.
Entretanto, existe uma ressalva fundamental.
A ASML não demonstrou ter gravado os livros na borda de uma folha de papel.
A comparação serve para ilustrar a escala da tecnologia, não para descrever um experimento realmente realizado.
Além disso, as máquinas trabalham com materiais especialmente preparados, como pastilhas de silício, e não com papel convencional.
Como uma máquina consegue fabricar estruturas menores que um vírus
Os processadores modernos possuem bilhões de transistores, componentes responsáveis por controlar o fluxo de corrente elétrica.
Para construir esses circuitos, a indústria utiliza um processo chamado fotolitografia.

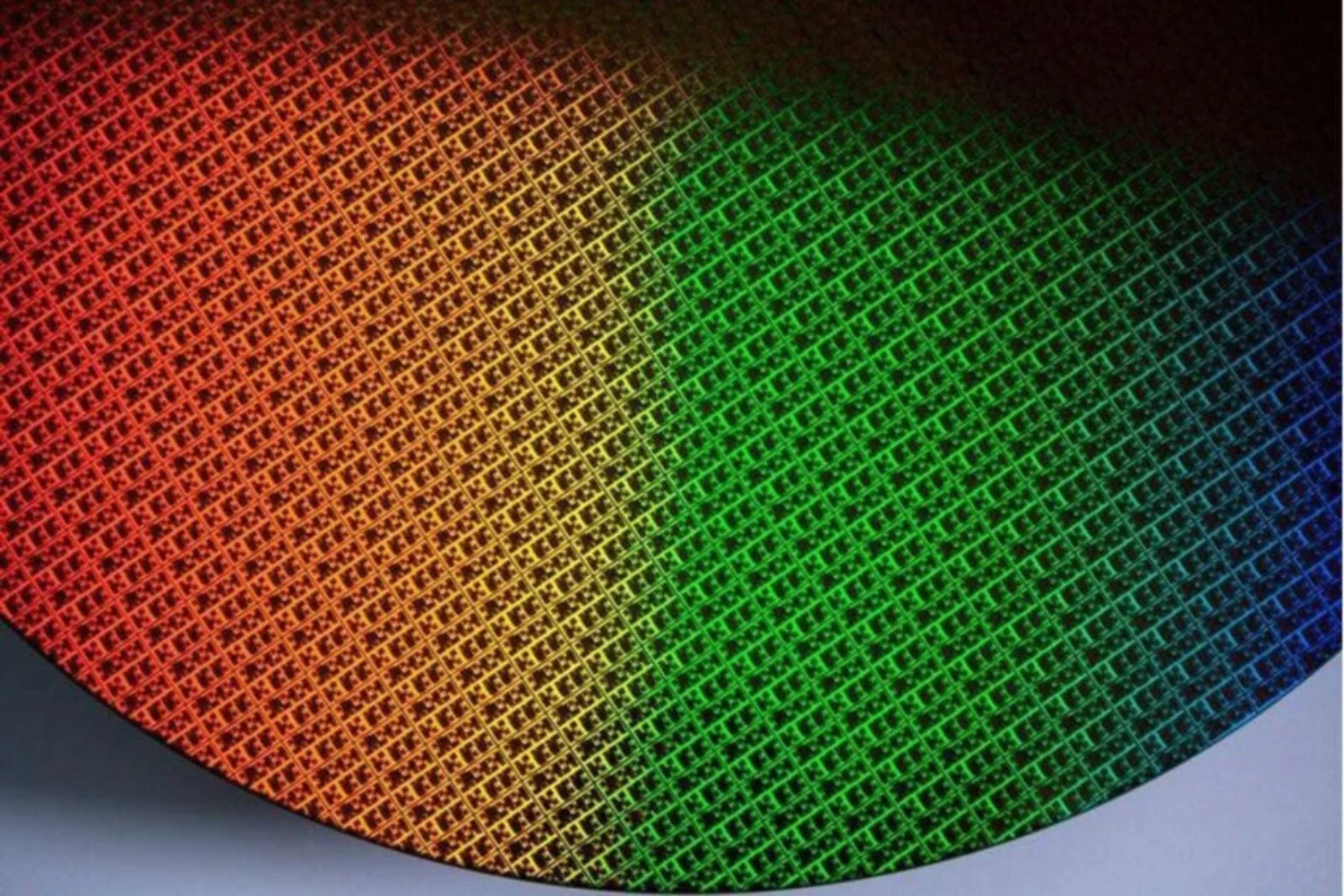

Nele, padrões microscópicos são transferidos para uma camada sensível à luz aplicada sobre uma pastilha de silício.
Quanto menores os detalhes desejados, maiores os desafios ópticos envolvidos.
Foi nesse contexto que a litografia EUV se tornou fundamental para a fabricação de semicondutores avançados.
Mas trabalhar com luz de 13,5 nanômetros exige soluções extraordinárias.
Essa radiação é facilmente absorvida pelo ar e por muitos materiais, impossibilitando o uso de lentes ópticas convencionais.

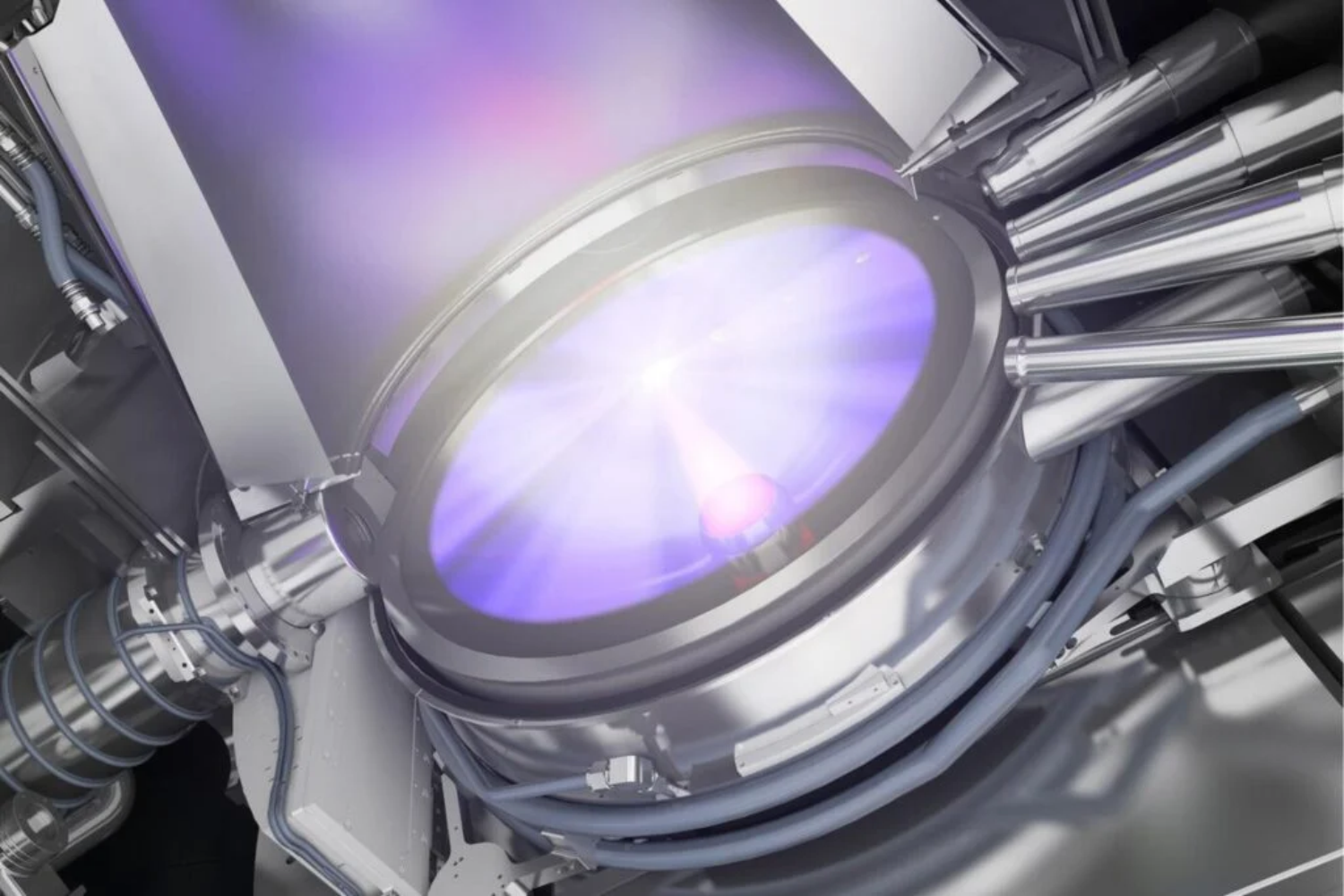

Por isso, os equipamentos operam em câmaras de vácuo e utilizam espelhos especiais para direcionar a luz.
Esses componentes são produzidos pela empresa alemã ZEISS, parceira da ASML.
Os espelhos possuem múltiplas camadas alternadas de molibdênio e silício, projetadas para refletir a radiação EUV.
Sua precisão é tão extrema que as irregularidades da superfície podem ser inferiores às dimensões de um átomo.
Segundo uma comparação utilizada pela ASML, se um desses espelhos tivesse o tamanho da Alemanha, sua maior imperfeição teria aproximadamente um milímetro de altura.
O segredo dos chips mais avançados não está apenas no tamanho da luz
A escolha do comprimento de onda de 13,5 nanômetros não aconteceu por acaso.
Engenheiros passaram décadas buscando uma combinação viável entre resolução, materiais e eficiência dos sistemas ópticos.
Entretanto, reduzir o comprimento de onda não é a única maneira de produzir detalhes menores.
Outro parâmetro importante é a abertura numérica, que influencia a capacidade do sistema óptico de reproduzir estruturas extremamente pequenas.
Os equipamentos EUV convencionais da ASML possuem abertura numérica de 0,33.
Já a geração High-NA utiliza uma abertura de 0,55.
Essa mudança permite alcançar uma resolução de aproximadamente 8 nanômetros, mantendo o mesmo comprimento de onda de 13,5 nanômetros.
A melhoria é importante porque permite a fabricação de circuitos mais densos, reduzindo a necessidade de determinadas etapas adicionais de processamento.
A empresa também investiga possibilidades futuras envolvendo aberturas numéricas superiores a 0,7, conceito conhecido como Hyper-NA.
Esses avanços, porém, exigem superar desafios relacionados à complexidade dos equipamentos, aos custos e à produção industrial.
A verdadeira revolução não é escrever livros microscópicos
A possibilidade de comprimir uma obra literária inteira em uma superfície quase invisível chama a atenção, mas não representa o principal objetivo dessa tecnologia.
O verdadeiro impacto está na fabricação de processadores cada vez mais sofisticados.
Esses componentes são fundamentais para smartphones, computadores, servidores, sistemas de inteligência artificial e inúmeras tecnologias presentes no cotidiano.
A litografia EUV permite construir estruturas extremamente pequenas com precisão suficiente para atender às exigências da indústria moderna.
Isso não significa que o comprimento de onda da luz determine diretamente o tamanho de cada transistor ou de cada detalhe gravado.
A resolução depende de diferentes fatores ópticos, materiais e processos de fabricação.
Ainda assim, a comparação com Tolkien revela algo impressionante sobre o estágio alcançado pela engenharia.
A humanidade desenvolveu máquinas capazes de manipular a luz em escalas tão pequenas que até uma trilogia literária pode servir como referência para explicar sua precisão.
E o mais extraordinário é que essa tecnologia não pertence a um futuro distante.
Ela já participa da fabricação dos chips que sustentam parte importante do mundo digital.
